常州某大型污水處理廠3#變無功補償柜改造
常州某大型污水處理廠3#變無功補償柜因電容柜噪音大，且電容器衰竭，導致變壓器有功輸出降低且功率因數低，現場顯示的功率因數為0.91左右。用戶要求將無功補償柜進行修復后，功率因數能滿足0.95以上，且無噪音。
主要設備有：變頻電機、普通電機、水泵、空調、干燥設備等。
基本信息
常州某大型污水處理廠3#變無功補償柜因電容柜噪音大，且電容器衰竭，導致變壓器有功輸出降低且功率因數低，現場顯示的功率因數為0.91左右。用戶要求將無功補償柜進行修復后，功率因數能滿足0.95以上，且無噪音。
主要設備有：變頻電機、普通電機、水泵、空調、干燥設備等。
改造前-無功補償柜情況
改造前-無功補償柜的補償配置是采用串聯電抗器+普通電容器。電容器有故障漏油現象，電抗器噪聲大，溫升高，不能正常運行。
 |  |

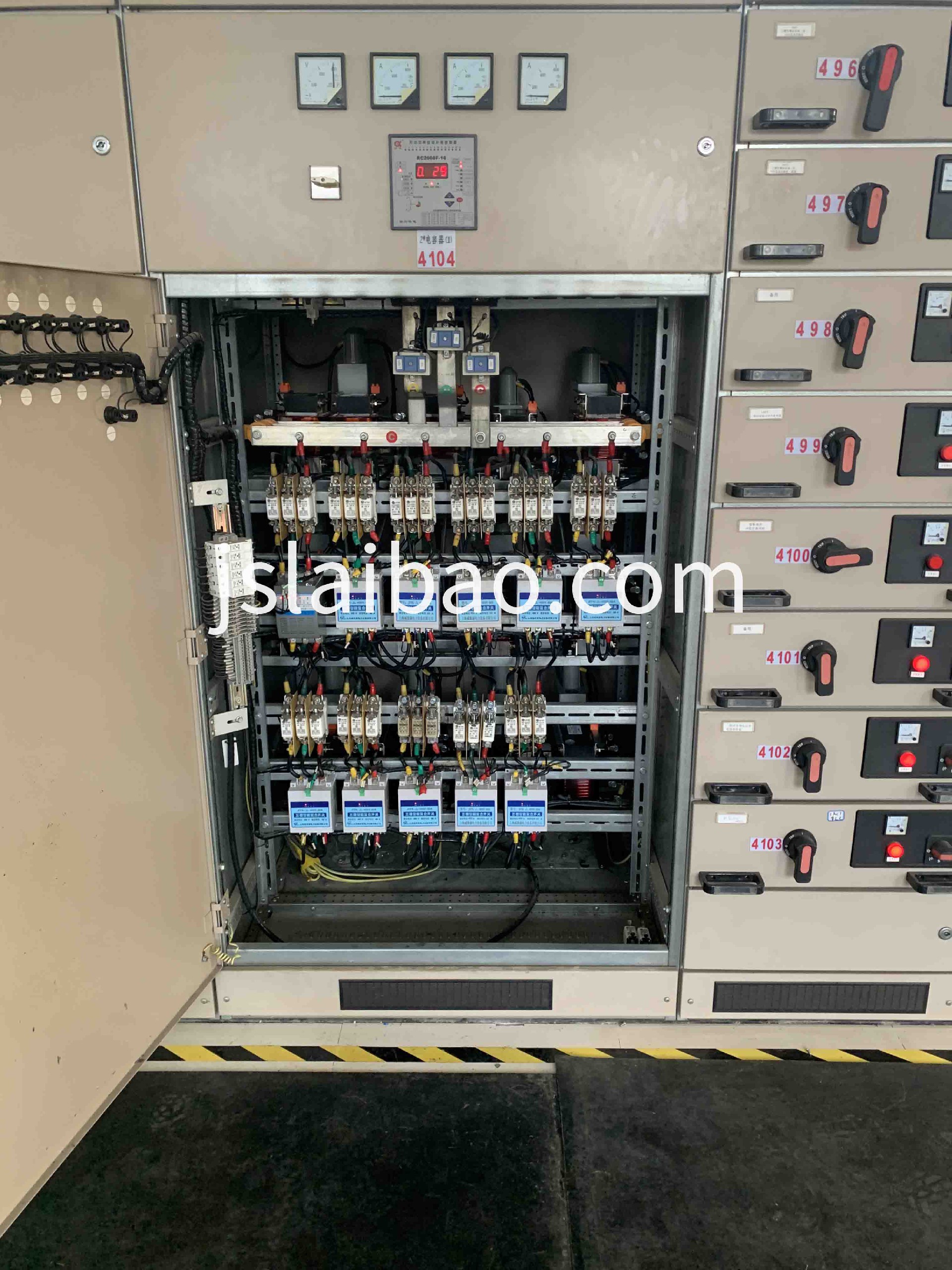

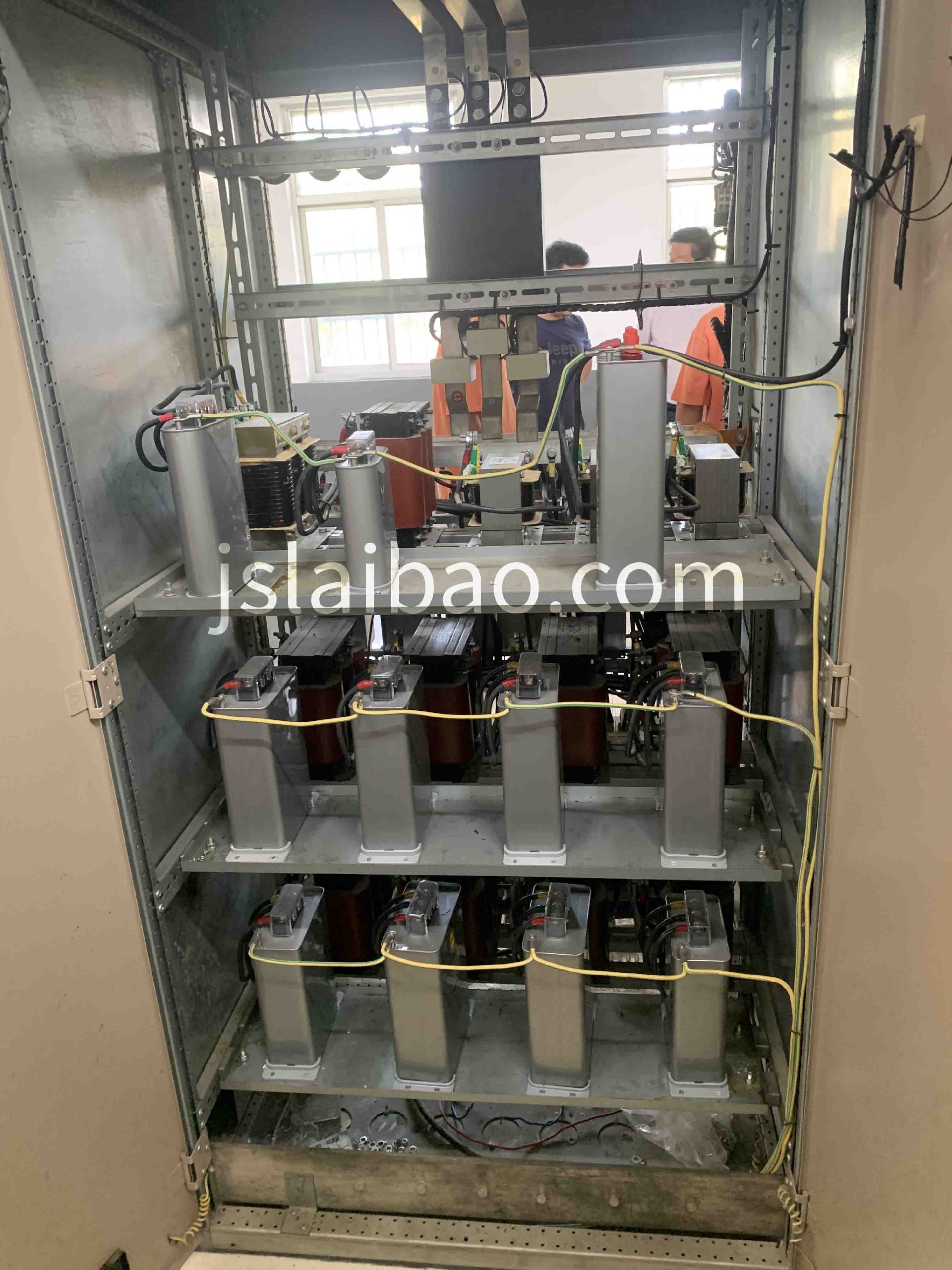

改造前柜內情況
 |  |

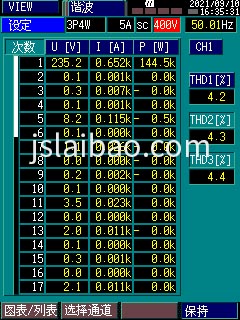

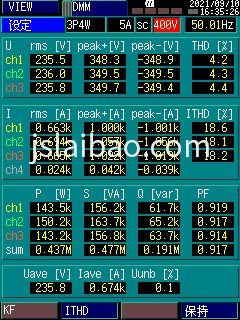

改造前電能質量數據
我司根據現場勘查及電能質量檢測綜合分析，給用戶提供的電能質量優化方案是采用無源濾波改造方案，可以達到優化電能質量的目的。
改造方案
在該配電系統中，利用原有柜體、主開關、取樣電流互感器、控制器和投切開關，安裝容量為300kvar的無源濾波補償元件。包含有濾波電抗器和濾波電容器，可以實現在進行無功補償?shù)耐瑫r(shí)進行諧波治理：
改造后-無功補償柜情況
 |  |

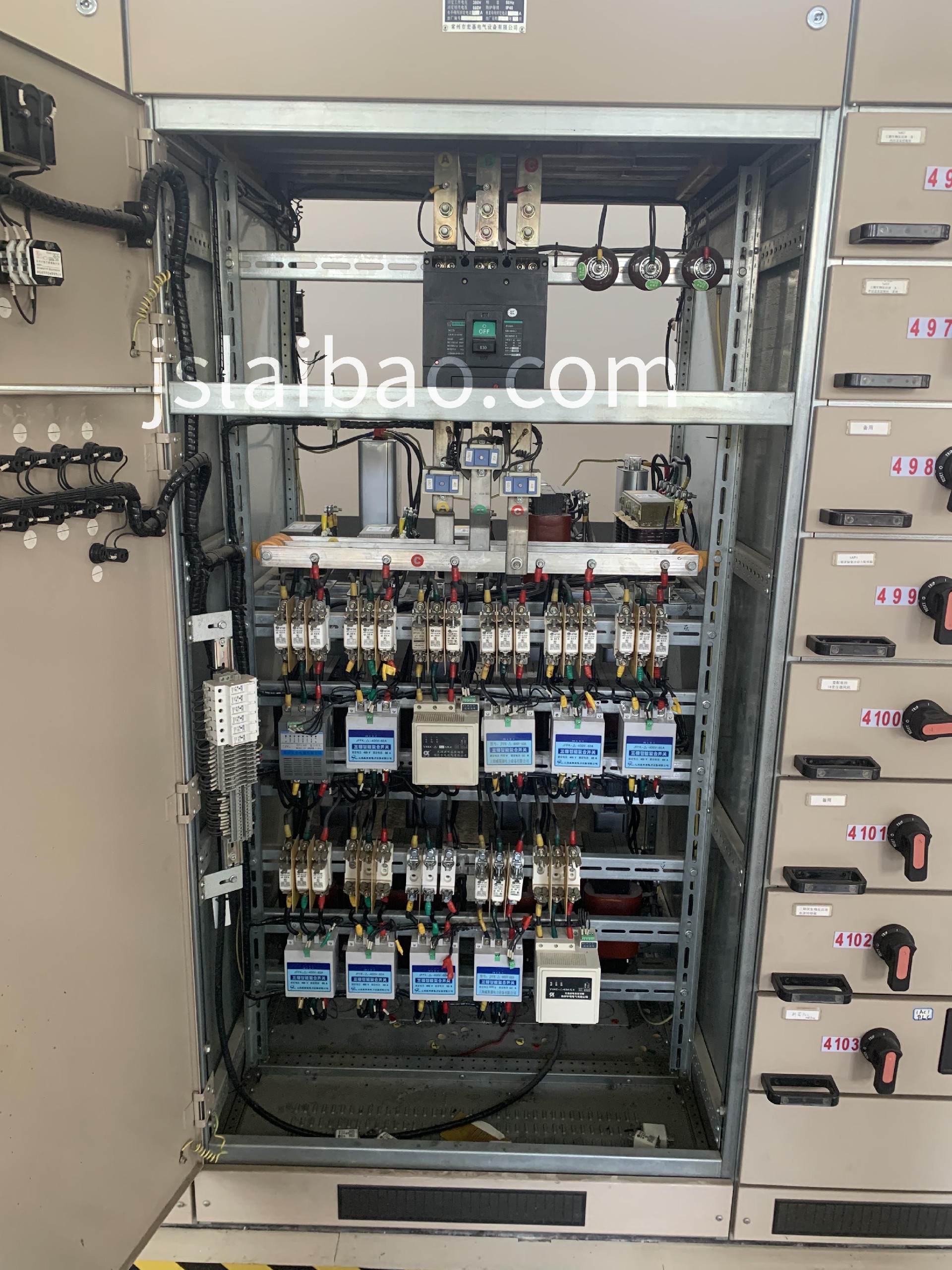

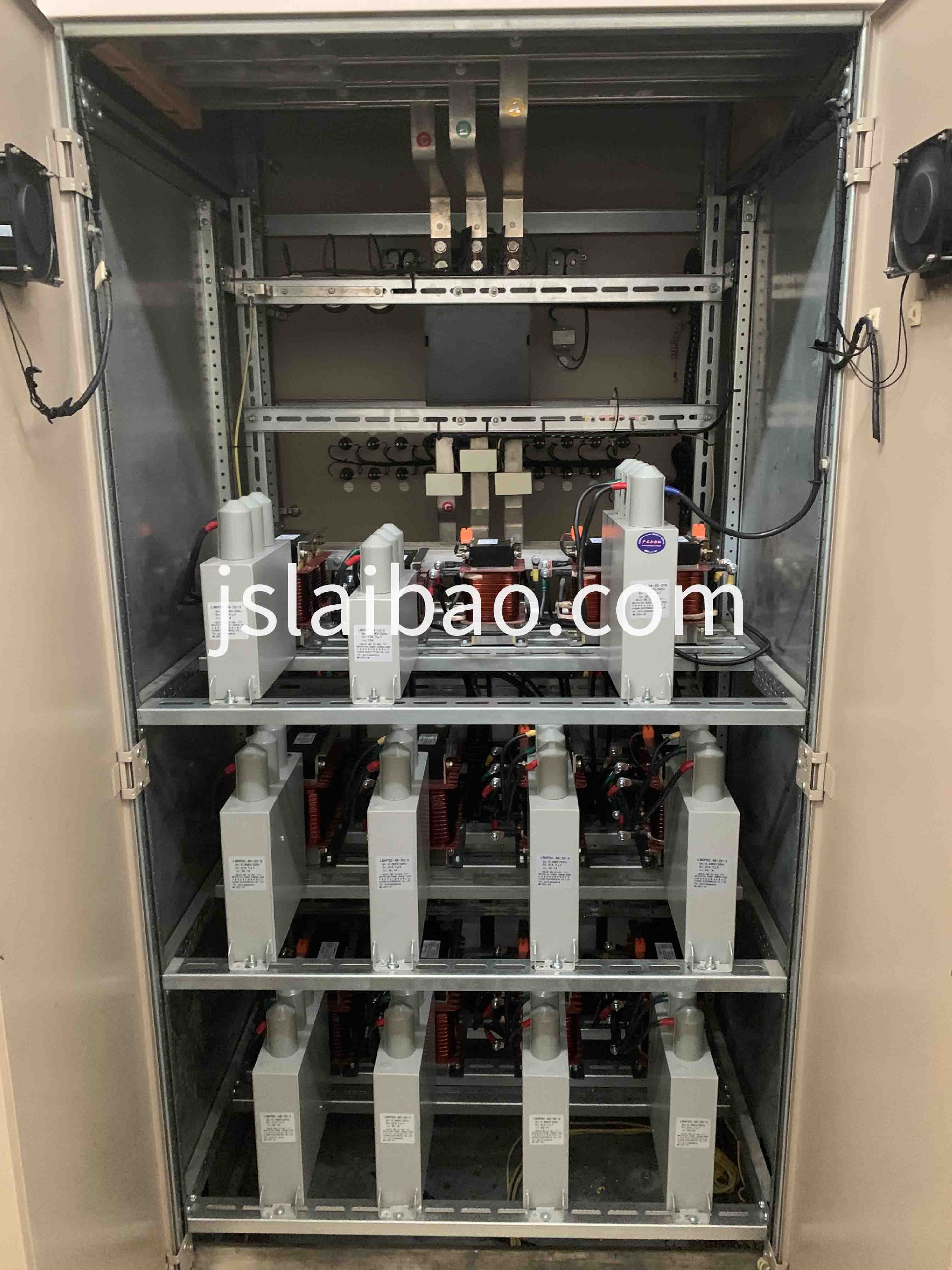

（改造后柜內）
 |  |
（改造后電能質量數據）
經現場調試后，設備運行穩定，系統實時功率因數達0.96以上，有效提高了變壓器的有功輸出及系統功率因數，并且濾除了部分5、7次的諧波電流，滿足客戶需求的同時也解決了客戶的困擾。客戶對我司的工作進行了高度評價及肯定。
改造后實現的功能
1、實現諧波濾除功能。
2、實現提高功率因數功能。
改造后給用戶帶來的好處
1、消除諧波的危害：濾除5、7次諧波，保障用電設備安全運轉。
2、提高末端電壓：通過無功補償提高系統功率因數，保障線路末端電壓穩定。
3、降低線路損失：減少由于線路過長導致的有功消耗，節約電能。
4、降低主變損失：減少主變損耗，節約電能。
5、釋放主變?nèi)萘浚簻p少被無功功率所占用的主變?nèi)萘浚岣咦儔浩鞯挠泄敵觥?br/> 6、提高功率因數：功率因數達到0.95以上供電公司會有一定的獎勵，為客戶創造一定的經濟效益，也是為用戶節約用電成本。
