常州**鍋爐有限公司車間變無功補償改造
常州一大型鍋爐企業蒸壓釜車間變無功補償柜因故障無法正常工作，導致變壓器有功輸出降低且功率因數不達標，現場顯示的功率因數僅為0.7-0.72。用戶要求將無功補償柜進行修復后，功率因數能滿足供電局考核要求。
主要設備有：板材表面拋光機、數控等離子切割機、四輥數控卷板機、五軸等離子數控相貫線切割機、縱環縫焊接機器人、爐膽裝配中心、板材拋丸除銹機、釜蓋自動化銑齒機、立式加工中心、X光整機探傷中心、智能檢測中心。
基本信息
常州一大型鍋爐企業蒸壓釜車間變無功補償柜因故障無法正常工作，導致變壓器有功輸出降低且功率因數不達標，現場顯示的功率因數僅為0.7-0.72。用戶要求將無功補償柜進行修復后，功率因數能滿足供電局考核要求。
主要設備有：板材表面拋光機、數控等離子切割機、四輥數控卷板機、五軸等離子數控相貫線切割機、縱環縫焊接機器人、爐膽裝配中心、板材拋丸除銹機、釜蓋自動化銑齒機、立式加工中心、X光整機探傷中心、智能檢測中心。
改造前-無功補償柜情況
改造前-無功補償柜的補償配置是采用抗諧型一體式智能電容器，且處于故障狀態，不能正常運行。
 |  |

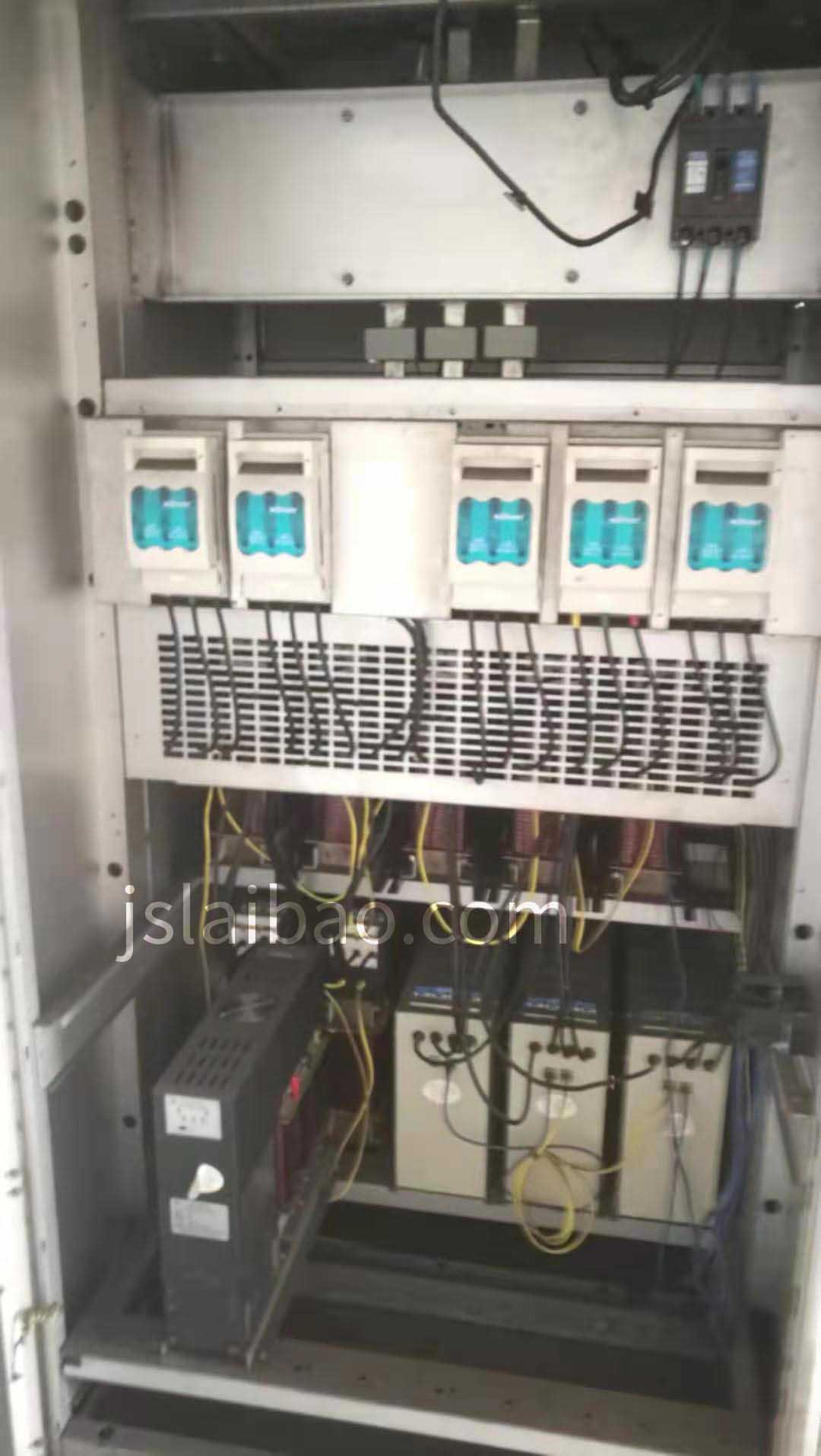

改造前柜內情況
 |  |

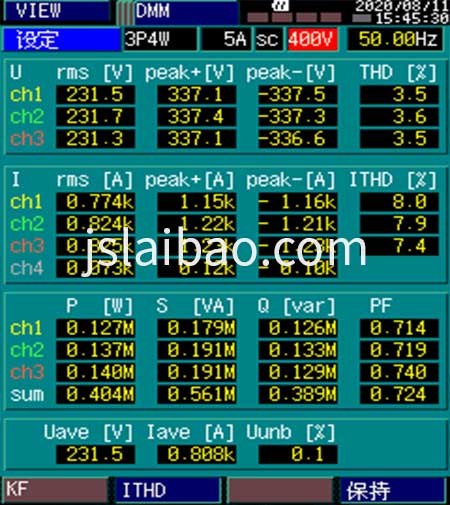

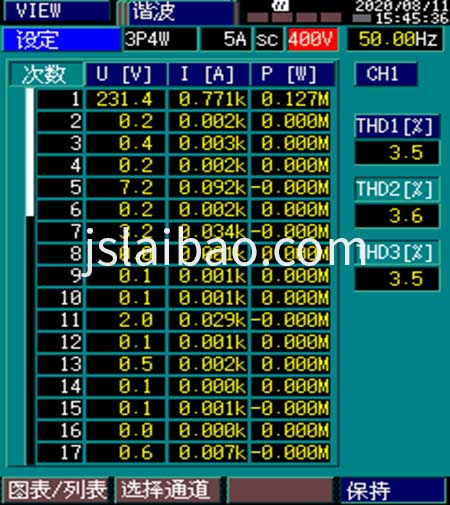

改造前電能質量數據
我司根據現場勘查及電能質量檢測綜合分析，給用戶提供的電能質量優化方案是采用無源濾波改造方案，可以達到優化電能質量的目的。
改造方案
在該配電系統中，利用原有柜體、主開關、取樣電流互感器，安裝容量為560kvar的元件：抗諧型無功補償控制器、動補調節器、濾波電抗器、濾波電容器等，可以實現在進行無功補償?shù)耐瑫r進行諧波治理。

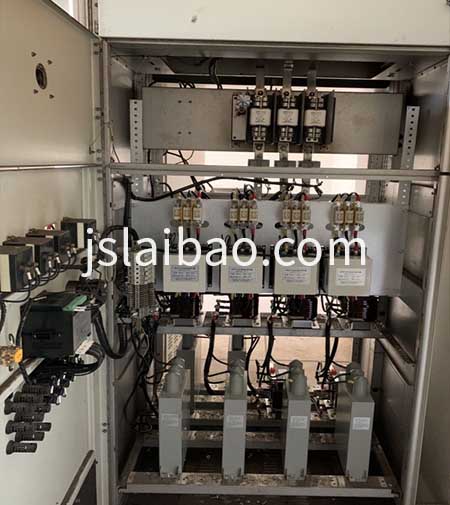

改造后-無功補償柜情況
 |   |
?。ǜ脑旌螅?/span>
 |  |

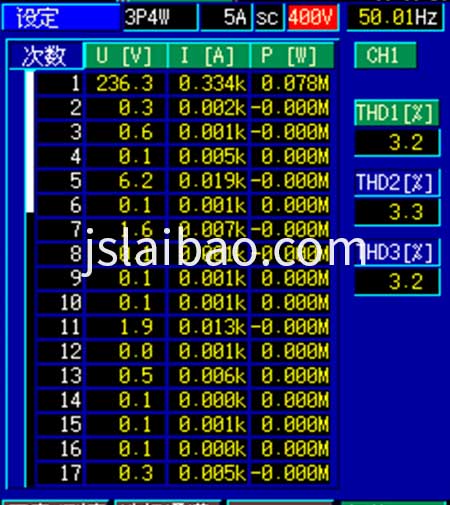

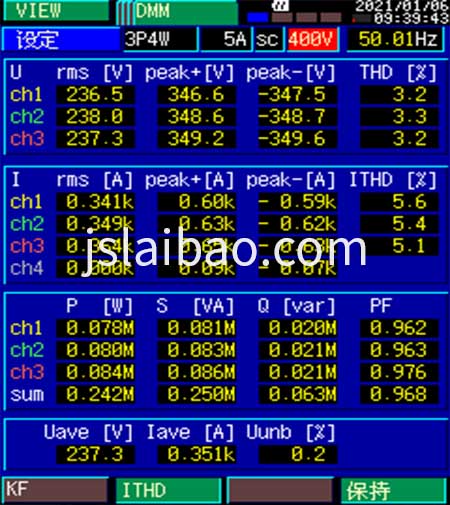

（改造后電能質量數據）
經現場調試后，設備運行穩定，系統實時功率因數達0.96以上，同時有效提高了變壓器的有功輸出及系統功率因數，5次諧波電流從92A降低到19A，無源濾波效果明顯，解決了客戶的困擾，客戶對我司的工作進行了高度評價及肯定。
?。ㄓ脩糌摽仉娔鼙砉β室驍?shù)顯示值）
改造后實現的功能
1、實現自動跟蹤無功變化進行功率因數補償。
2、實現過零投切功能，投切無涌流。
3、實現諧波濾除功能。
4、實現提高功率因數功能。
改造后給用戶帶來的好處
1、消除諧波的危害：濾除5、7次諧波，保障用電設備安全運轉。
2、提高末端電壓：通過無功補償提高系統功率因數，保障線路末端電壓穩定。
3、降低線路損失：減少由于線路過長導致的有功消耗，節約電能。
4、降低主變損失：減少主變損耗，節約電能。
5、釋放主變?nèi)萘浚簻p少被無功功率所占用的主變?nèi)萘?，提高變壓器的有功輸出?br/> 6、解決力調電費問題：減少或消除力調電費，為用戶節約用電成本。
