常州**機械有限公司無功補償柜諧波治理改造
常州一大型機械有限公司1#變壓器因諧波含量較高，造成無功補償柜內的電容器在使用過程中出現漏油、鼓肚、異響等現象，晶閘管開關也有部分損壞。用戶希望我司通過對諧波治理來保證設備正常運行。
主要設備有：數控車床、焊機、精密切割機等設備。
基本信息
常州一大型機械有限公司1#變壓器因諧波含量較高，造成無功補償柜內的電容器在使用過程中出現漏油、鼓肚、異響等現象，晶閘管開關也有部分損壞。用戶希望我司通過對諧波治理來保證設備正常運行。
主要設備有：數控車床、焊機、精密切割機等設備。
改造前-無功補償柜情況
改造前-原無功補償柜的補償配置是普通串聯鐵芯電抗器+普通電容器，經檢測，用戶現場諧波含量比較高，如5次諧波已經嚴重超過國家標準要求，達到了180A，并且大部分電容器都存在有漏油現象。
 |  |

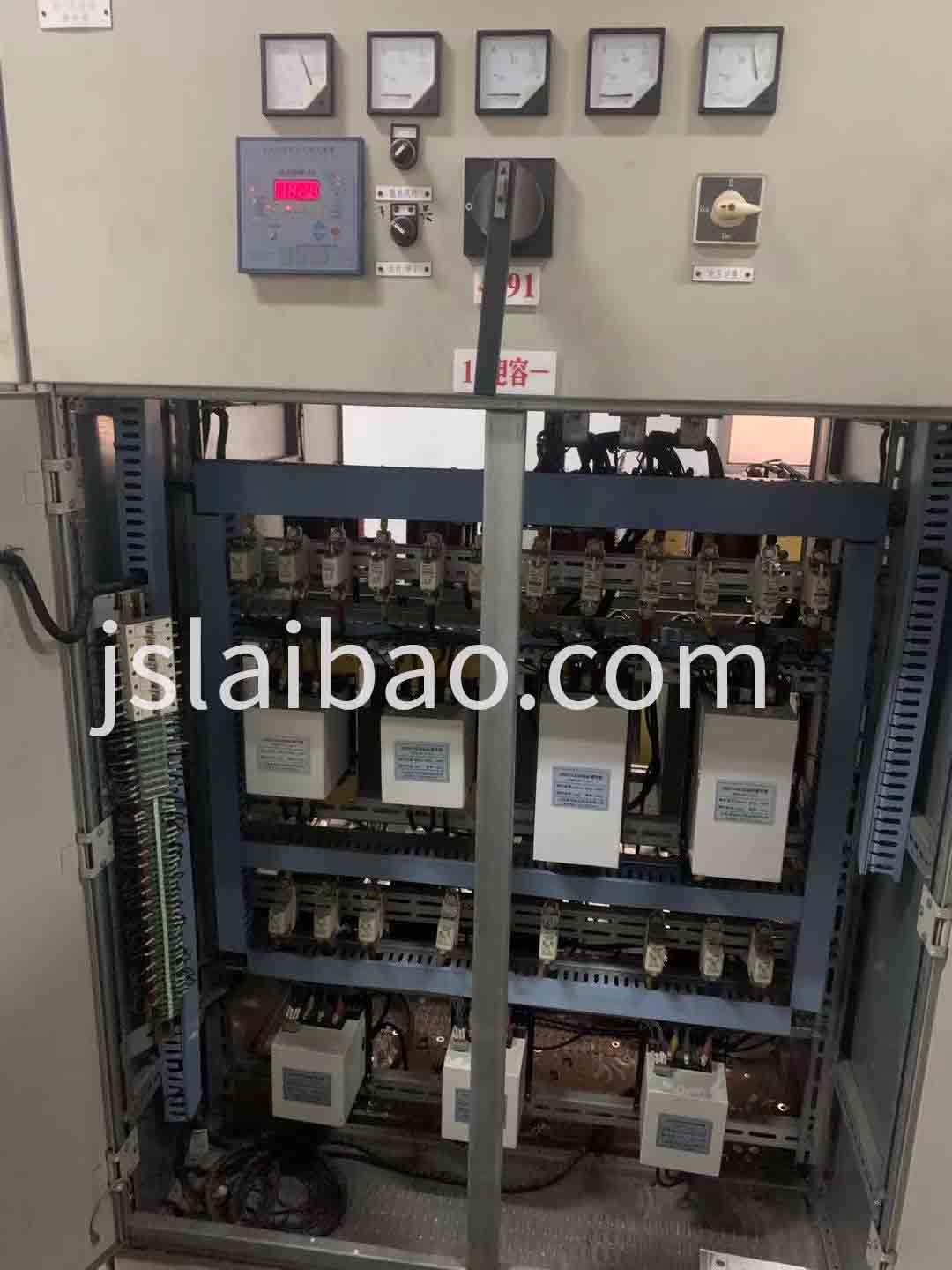

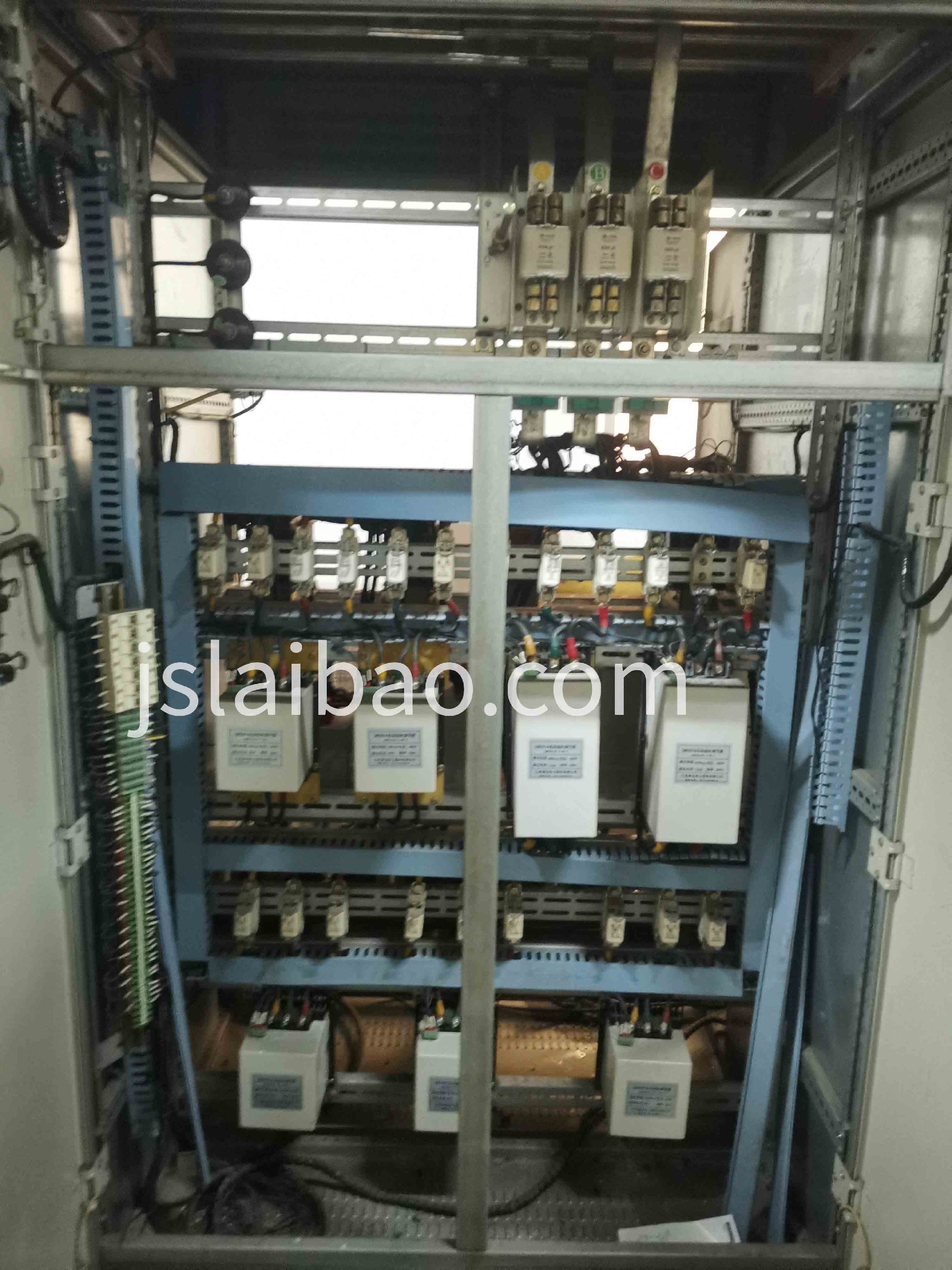

改造前柜內情況
 |  |

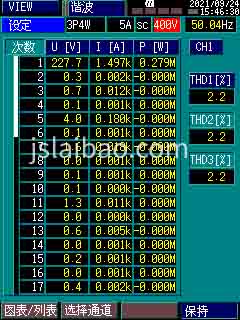

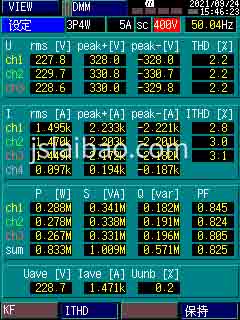

改造前電能質量數據
我司人員根據現場勘查及電能質量檢測綜合分析，結合用戶現場環境及用電負載，給用戶提供的電能質量優化方案：將原損壞調節器更換，并采用我公司根據現場諧波情況特殊定制的濾波電抗器和濾波電容器，組成無源濾波補償回路。
改造方案
在該配電系統中，利用原有柜體、主開關、補償控制器、取樣電流互感器，安裝容量為（300+300）kvar的無源濾波補償元件。包含有動補調節器、濾波電抗器、濾波電容器等，可以實現在進行無功補償?shù)耐瑫r進行諧波治理
改造后-無功補償柜情況
 |  |

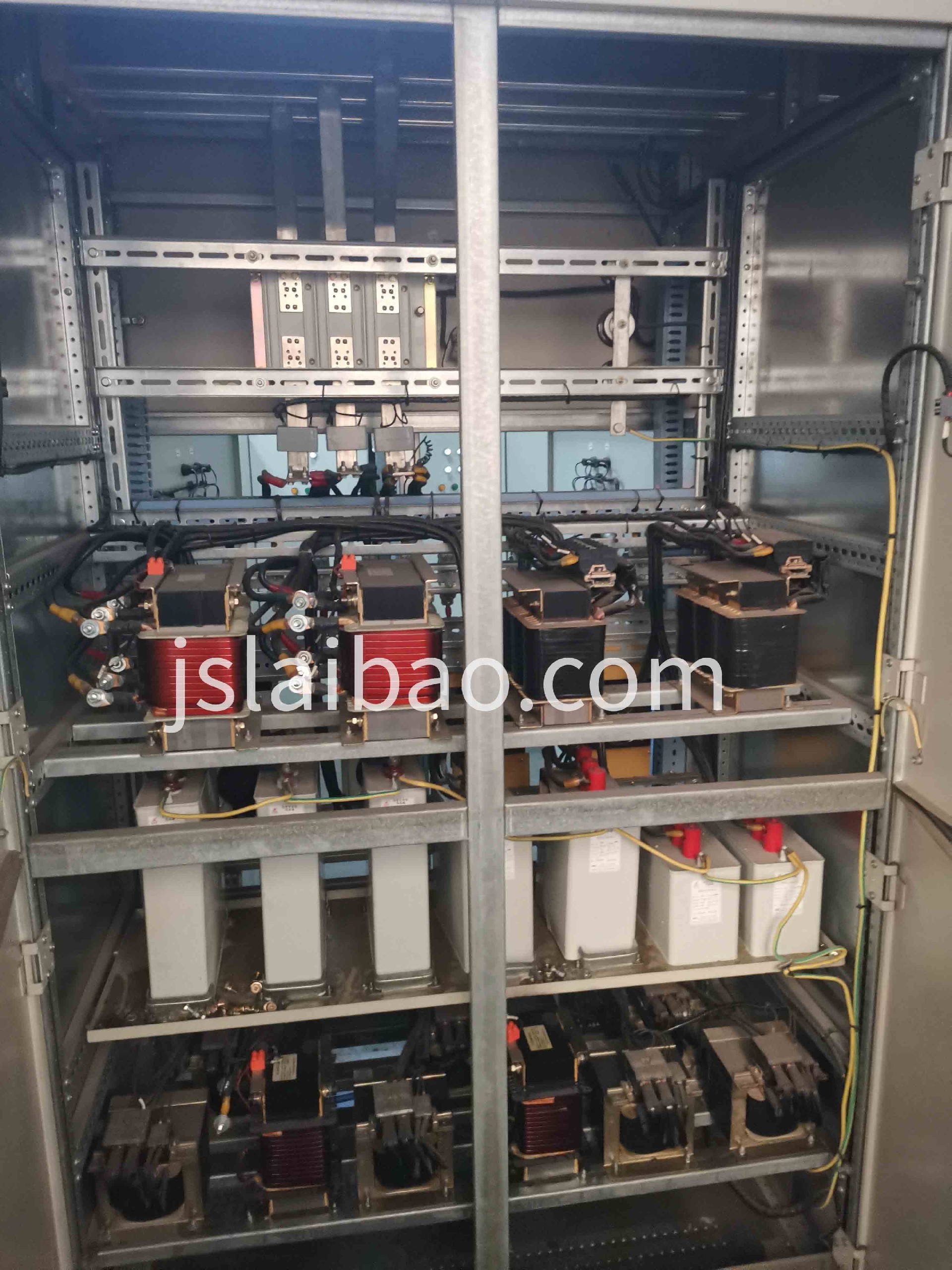

（改造后）
 |  |

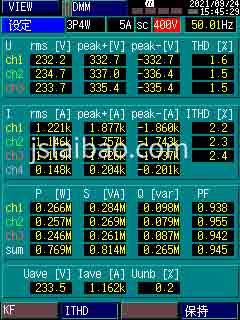

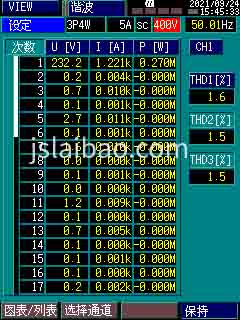

?。ǜ脑旌箅娔苜|(zhì)量數據）
經現場調試后，設備運行穩定，系統實時功率因數達0.94以上，有效提高了變壓器的有功輸出及系統功率因數，同時濾波效果也很明顯，電網系統中5次諧波由改造前180A濾除至11A，解決了客戶的困擾?！?/span>
改造后實現的功能
1、實現自動跟蹤無功負載進行功率因數補償。
2、實現過零投切功能，投切無涌流。
3、實現諧波濾除功能。
4、實現提高功率因數功能，功率因數從0.82提高到0.94。
改造后給用戶帶來的好處
1、消除諧波的危害：濾除5、7次諧波，保障用電設備安全運轉。
2、提高末端電壓：通過無功補償提高系統功率因數，保障線路末端電壓穩定。
3、降低線路損失：減少由于線路過長導致的有功消耗，節約電能。
4、降低主變損失：減少主變損耗，節約電能。
5、釋放主變?nèi)萘浚簻p少被無功功率所占用的主變?nèi)萘?，提高變壓器的有功輸出?br/> 6、解決力調電費問題：減少或消除力調電費，為用戶節約用電成本。
