常州**汽車內飾材料有限公司3#變壓器有源濾波諧波治理
常州**大型汽車內飾材料公司反映變頻器經常報故障，影響企業生產，經初步判斷可能是諧波含量過高造成的，用戶希望通過對諧波治理來保證設備正常運行。
主要設備有：用戶主要用電設備為大功率變頻器、電機等。
基本信息
常州**大型汽車內飾材料公司反映變頻器經常報故障，影響企業生產，經初步判斷可能是諧波含量過高造成的，用戶希望通過對諧波治理來保證設備正常運行。
主要設備有：用戶主要用電設備為大功率變頻器、電機等。
改造前-無功補償柜情況
改造前-無功補償柜的補償配置是采用普通電容器補償方案，系統功率因數達標，但該補償模式?jīng)]有濾除諧波功能。

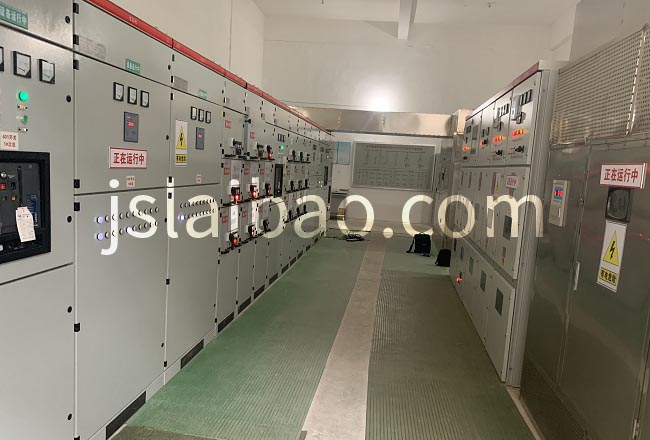

改造前柜內情況
 |  |

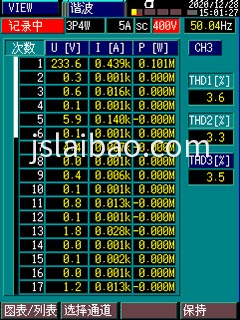

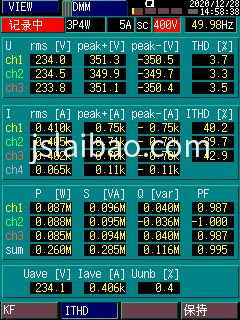

改造前電能質量數據
我司根據現場勘查及電能質量檢測數據綜合分析，給用戶提供的電能質量優化方案是：增加有源濾波裝置，可以達到諧波治理、優化電能質量的目的。
安裝后情況
加裝我公司生產的有源濾波裝置，能夠?qū)崟r(shí)動態濾除諧波
 |  |

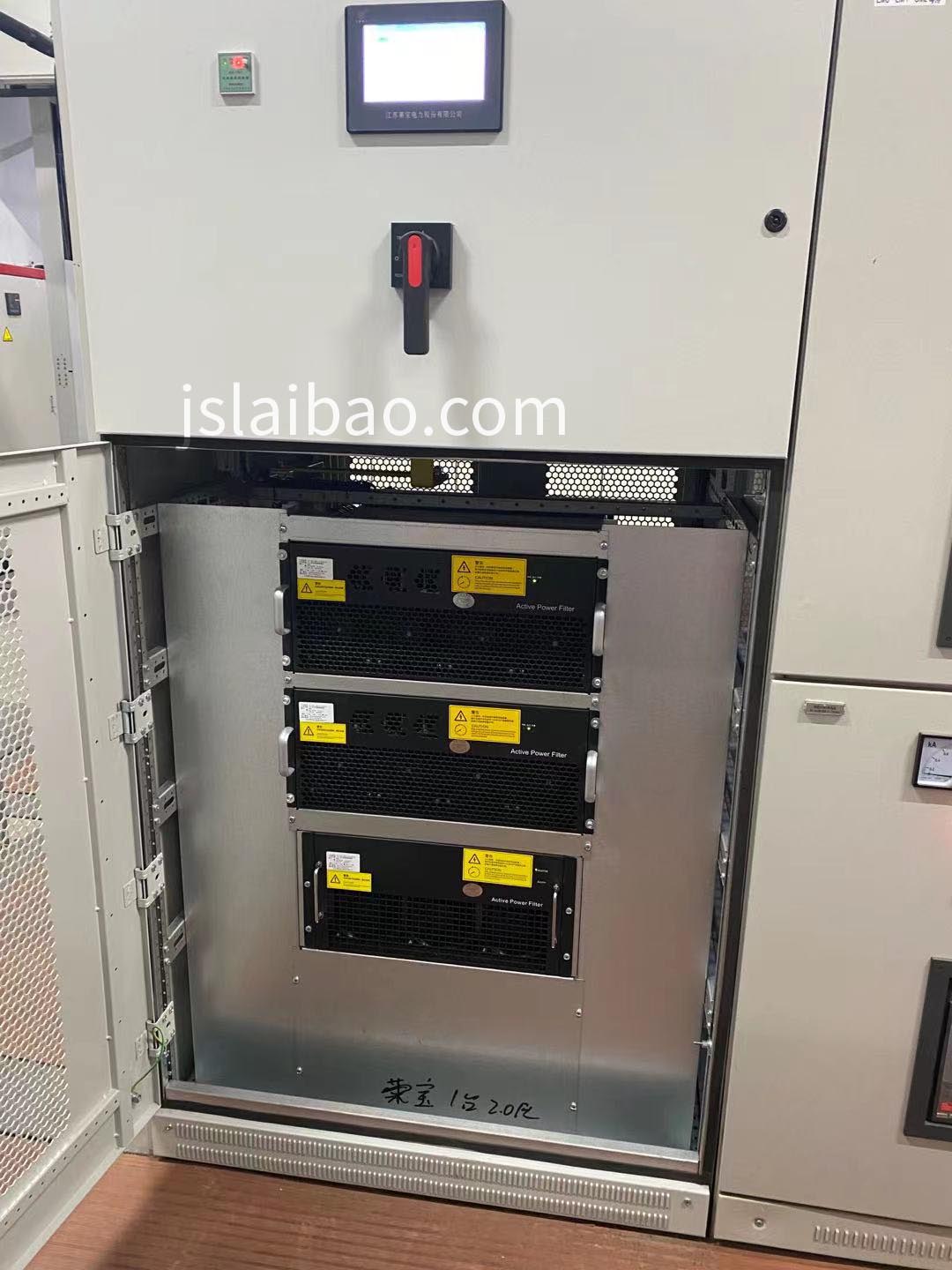

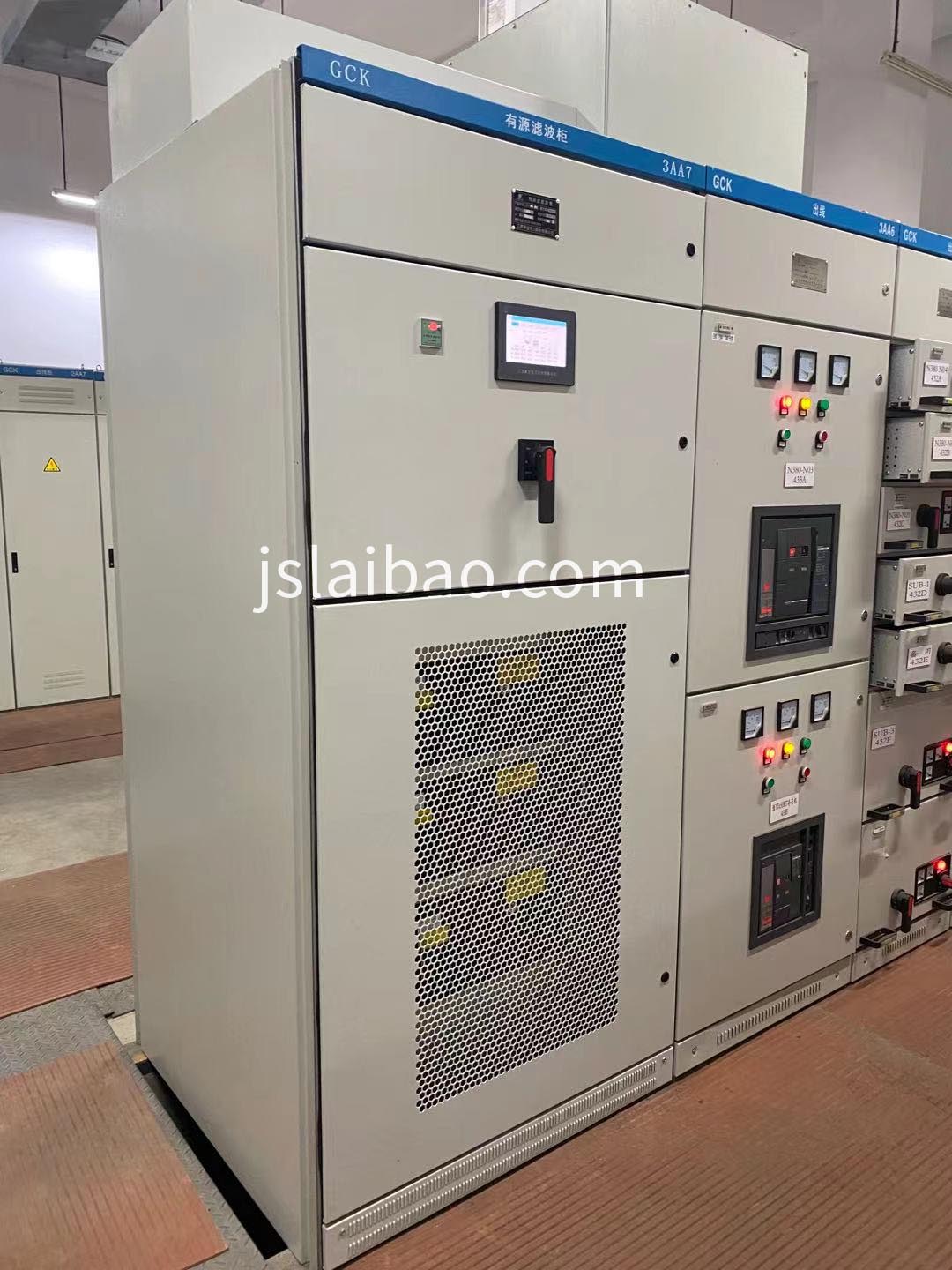

?。ǜ脑旌笥性礊V波柜照片）
 |  |

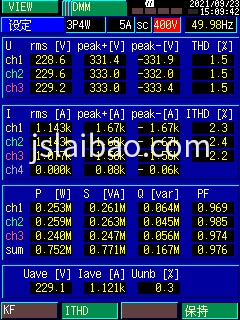

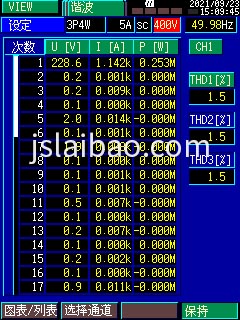

?。ò惭b后電能質量數據）
數據分析
有源濾波安裝前數據 | 有源濾波安裝后數據 | ||
功率因數（COSφ） | 0.98 | 功率因數（COSφ） | 0.98 |
諧波電流畸變率（ITHD%） | 42% | 諧波電流畸變率（ITHD%） | 2.3% |
諧波次數（次） | 電流值（A） | 諧波次數（次） | 電流值（A） |
基波電流 | 439 | 基波電流 | 1142 |
2 | 001 | 2 | 001 |
3 | 016 | 3 | 009 |
4 | 001 | 4 | 000 |
5 | 140 | 5 | 014 |
6 | 001 | 6 | 001 |
7 | 067 | 7 | 008 |
8 | 001 | 8 | 000 |
9 | 006 | 9 | 001 |
10 | 001 | 10 | 001 |
11 | 013 | 11 | 007 |
12 | 001 | 12 | 000 |
13 | 028 | 13 | 007 |
經現場安裝調試后，設備運行穩定，系統實時功率因數達0.96以上，在用戶負載全開的情況下，通過安裝前后檢測數據對比可以明顯發現，當用戶的負載電流基本達到最大值時，諧波電流不僅沒有增加，反而被有源濾波裝置進行濾除，濾除效果明顯，而且諧波電流畸變率（ITHD%）也由原先42%降低到2.3%。完全滿足用戶治理諧波的要求。
安裝后實現的功能
1、實現自動實時跟隨補償電網各次諧波。
2、諧波濾除率能達到98%以上。
安裝后給用戶帶來的好處
1、消除諧波的危害：濾除2-50次諧波，保障用電設備安全運轉。
2、減少用電設備的故障：諧波過高是造成設備損壞重要原因之一，對諧波進行治理后，能夠保證設備正常運行。
3、降低線路損失：減少由諧波造成的損耗，節約電能。
4、降低主變和設備運行時因諧波含量高造成的高溫，增加設備使用壽命。
