概述

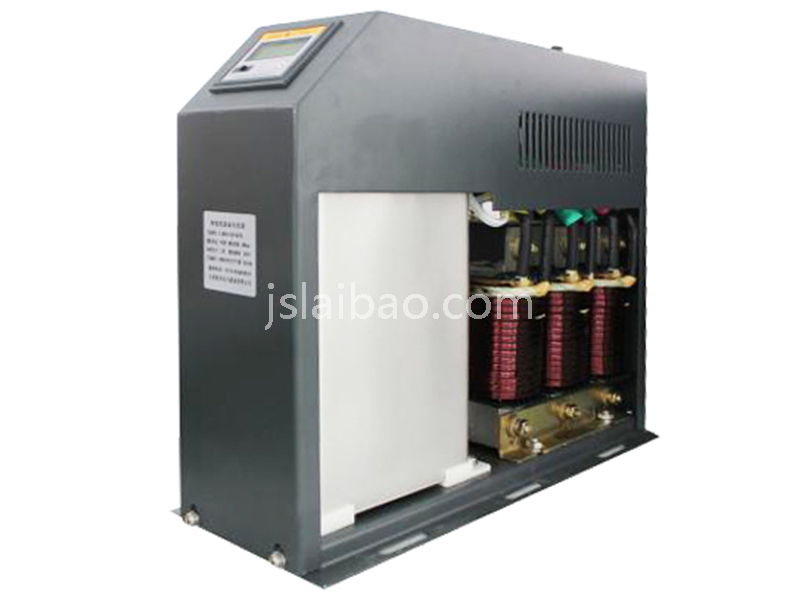

JL-ZMJ系列智能濾波式無功補償模塊是由智能測控單元、智能型過零投切繼電器、智能保護單元、低壓自愈式電力電容器、干式串聯電抗器組成一個獨立完整的智能補償單元。替代由智能無功控制器、熔絲(或微斷)、晶閘管復合開關(或接觸器)、熱繼電器、指示燈、低壓電力電容器、干式串聯電抗器多種分散器件組裝而成的自動無功補償裝置。
產品主要應用于諧波十分嚴重場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串接7%電抗器的產品使用于主要諧波為5次的電氣環境，串接14%電抗器的產品使用于主要諧波為3次的電氣環境。

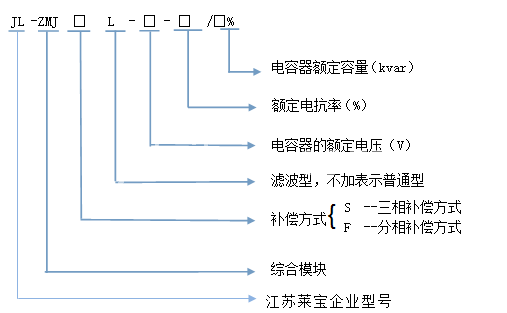

型號說明

產品特點

●模塊化結構：智能型濾波電容器為模塊化結構，體積小、現場接線簡單、維護方便。只需要增加模塊數量即可實現無功補償系統的擴容。
●過零投切功能由核心器件智能型過零投切繼電器實現零電壓投、零電流切，即“過零投切”，降低系統功耗。因此電容器投切過程無涌流沖擊、無切除過電壓、無燃弧現象。
●智能型濾波電容器具有過電壓、欠電壓、失壓保護、短路保護、電容器過溫保護等功能，有效保障電容器安全，延長設備壽命。
●低壓電力電容器體內溫度保護是其重要保護之一，工作電源電壓過高、環境溫度過高均會嚴重影響低壓電力電容器的使用壽命。設置低壓電力電容器體內溫度保護，可以在其體內溫度超值時退出運行，從而延長低壓電力電容器的使用壽命。
●投切判據為功率因數及無功功率，采用無功潮流預測和延時多點采樣技術，功率因數低于設定值時，根據負荷無功缺額分級差控制投切，確保投切無振蕩。重載時，無功得到充分補償。
●采用智能網絡技術，構建485通訊網絡，多臺電容器并聯使用，自動生成一個網絡，其中地址碼最小的一個為主機，其余則為從機，構成低壓無功自動控制系統。個別從機故障自動退出，不影響其余工作；主機故障自動退出，在其余從機中產生一個新的主機，組成一個新的系統。
●智能型濾波電容器中的電容器組件采用漸進式加厚銀鋅鍍膜工藝，銀鋅鍍膜具有良好的導電性和穩定性，同時厚度與該處的電流密度成正比，因此工作時發熱量小并且均勻，極大地提高了低壓電力電容器的容量穩定性，極少衰減。
●可實現分相補償。在三相負荷不平衡場合，可采用三相與分相相結合方式，根據每相無功缺額大小，對三相分別投切，達到無功最優化。
●有效抑制高次諧波涌流，對高次諧波形成低阻抗通路。對諧波具有吸收泄放作用，能消除高次諧波對電容器的影響，減輕和抑制諧波電流和閃變電流，保護電路及電容器過載，防止電容器過熱、絕緣介質的老化、自愈性能下降、使用壽命降低。
●JL-ZMJ系列智能型濾波電容器安裝設計為座式安裝，模塊化結構，組合靈活，擴容方便，在低壓成套柜中安裝簡單，便于維護。
●產品的干式串聯電抗器，體積小、重量輕、高品質、低溫升、低功耗，并且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行。

主要技術參數

●環境溫度： -45～65℃；
●相對濕度：40℃，20～90%；
●海拔高度：≤2000m。
●工作電壓：電源額定電壓±20%；
●功率消耗：＜0.5W（切除電容器時），
●＜5W  （投運電容器時）。 　　

使用環境

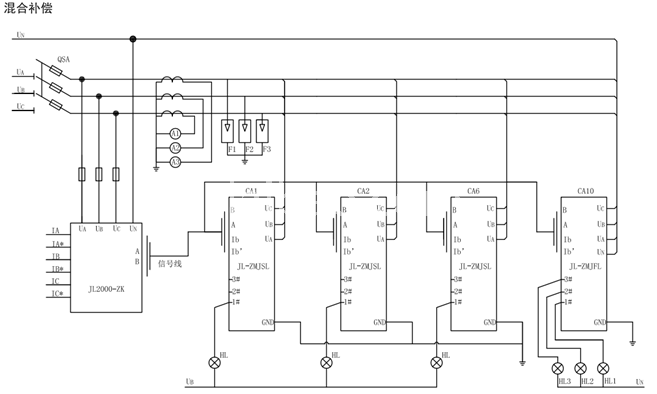

電氣原理圖
