產品概述

JL2000液晶顯示系列智能補償控制器是集數據采集、無功補償、電網參數分析等功能于一體的新型配電測控設備，適用于交流0.4KV、50Hz低壓配電系統的監測及無功補償控制。
JL2000液晶顯示系列智能補償控制器以高速數字信號處理器為核心，采用交流取樣，人機界面為128X64點陣大屏幕液晶顯示器，其具有配電監測、無功補償、諧波分析，自適應頻率算法，可實現多轉補償模式，具有16路、18路或24路三種控制輸出功能，具有通訊功能，可與后臺實時通訊。

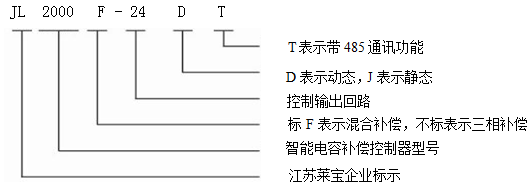

型號說明

　　可選回路：     16    18    24

性能特點

　　●以基波無功功率計算投切電容器容量，可避免多種形式的投切震蕩，抗諧波干擾能力強并在有諧波的場合下能正確顯示電網功率因數,且可靠控制投切，同時具有諧波保護功能。
　　●每一路輸出信號控制的電容容量可以任意設定，不需要特定的編碼;實時電能數據監測功能:
　　●A、B、C各相電壓、電流、功率因數
　　●A、B、C各相所配電容器組投切狀態
　　●A、B、C各相有功功率、無功功率
　　●A、B、C各相電壓總諧波畸變率、電流總諧波畸變率，系統頻率
　　●A、B、C各相3、5、7、9、11、13次電壓諧波含有率
　　●A、B、C各相3、5、7、9、11、13次電流諧波含有率
　　●從檢測到投切時間可達到20ms，能夠?qū)崿F(xiàn)快速投切的功能。人機界面友好操作。
　　●目標功率因數調節范圍寬。
　　●具有過電壓保護和欠電壓保護功能。
　　●具有掉電保護功能數據不丟失。具有通訊功能。
　　●具有諧波檢測和很強的抗諧波干擾保護功能。

技術參數

使用條件

●空氣溫度：空氣溫度不高于+65℃,不低于-25℃。
●大氣條件：空氣濕度在20℃時不超過90%，在溫度較低時，允許有較高的相對濕度。
●海拔高度：不超過2500米。
●環境條件：周圍介質無燃爆危險，無腐蝕性氣體，無導電塵埃及雨雪侵蝕，安裝地點不能劇烈振動。
外形尺寸
外形尺寸：146*146*103mm
開口尺寸：139*139mm
嵌入深度：96mm
