概述

JL2000-ZK（USB）智能型綜合測控儀是我公司研制開發的新技術產品，針對電網技術需求，并結合智能電網建設要求，運用成熟的無功混合補償控制策略和先進的測控平臺研制而成，不但可以與補償電容器連接，補償電網中的無功損耗，提高功率因數，降低線損，從而提高電網的負載能力和供電質量；還可實時監測電網的三相電壓、電流、功率因數、諧波等運行數據，可完成對整個低壓配電線路的實時監測、數據分析、報表。

功能特點

●實時測量功能：實時監測無功補償裝置投切情況和電容器控制開關狀態變化，可以記錄每組電容器開關投切時間；
●具有數據統計分析功能：可統計分析ABC三相一天的系統功率因數最大值、最小值、平均值，用功功率最大值、最小值，平均值，無功功率最大值、最小值、平均值，負載功率因數最大值、最小值、平均值，每日投切次數，同時存儲，最多存儲150天的數據。
●具有自診斷和保護功能：可自診斷異常數據為：過壓、欠壓、過溫、過流、電壓諧波超限、電流諧波超限，同時具備異常保護功能。同時記錄故障事件，最多記錄最近100條故障事件。
●具有組網通信功能：可與電容器組網通信，最大組網臺數可達64臺。
●具有上行通訊功能：通信采用Modbus-rtu協議，可查詢控制器的時間，電壓，電流，有功無功，功率因數，投入總?cè)萘?，各個電容容量、投入狀態，運行參數，保護參數，CT變比，設置控制器的運行參數，保護參數，CT，時鐘，可就地與PC機實現進行信息交換。
●具有USB通信功能：可導出150天ABC三相一天的系統功率因數最大值、最小值、平均值，有功功率最大值、最小值，平均值，無功功率最大值、最小值、平均值，負載功率因數最大值、最小值、平均值，每日投切次數，實現就地抄錄。
●安全防護功能：所有參數、功能設置、測量校準等對終端的操作均設置了密碼防護。線路停電后，所有測量數據保存時間在10年以上，終端斷電或者掉線后能自動復位上線。
●具有上電復位和斷電復位功能，自檢復歸，每次通電后，終端進行自檢并復歸輸出回路使之處于斷路狀態，每次斷電后，終端進行自檢并復歸輸出回路使之處于斷路狀態。
●防止投切振蕩：在每次投入與切出的動作間保持最小5分鐘（300秒）的動作間隔，以確保補償裝置不出現頻繁投切的不良狀態。

技術參數

●電壓:≤±0.2％
●電流:≤±0.2％
●功率(有功、無功):≤±0.5％
●功率因數:≤±0.5％
●電能：≤±0.5％
●時鐘誤差 :≤1分/年
●諧波誤差 :≤±0.5％
●額定工作電壓 ：220V，允許偏差-20%～+20%。
●電流取樣： 0～5A。
●功耗:≤5W　

使用環境

外形尺寸

外形尺寸：144*144*110mm
安裝開孔尺寸：139*139mm　

電氣接線圖

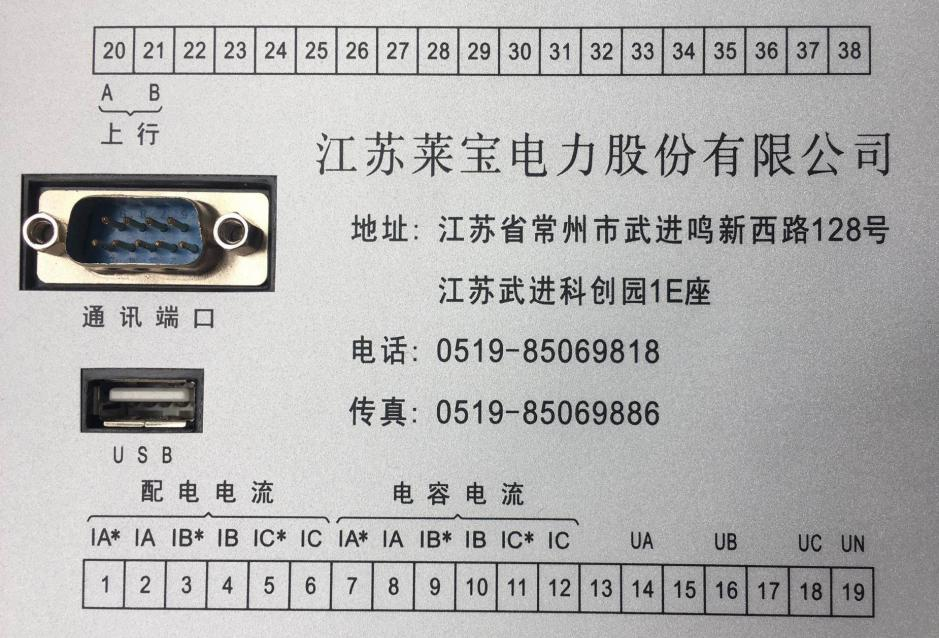

●輸入、輸出端口定義

其中：下排端子中配電電流是指系統側的三相電流CT接入，電容電流是指補償裝置三相電流CT接入，標注*的表示電流輸入端，UA、UB、UC及UN是系統側電壓接入；上排端子中20、21是上行通信RS-485端口；DB9接口是RJ11與智能電容器的連接端口；USB接口是用于USB數據存儲的連接端口；

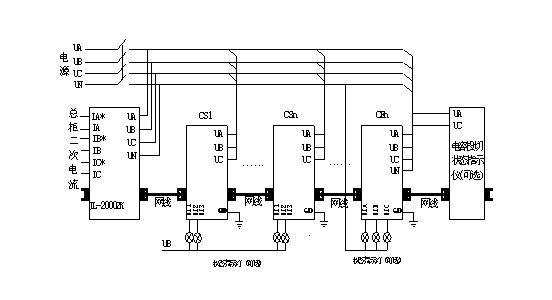

●無功補償輸出接線示例圖：
