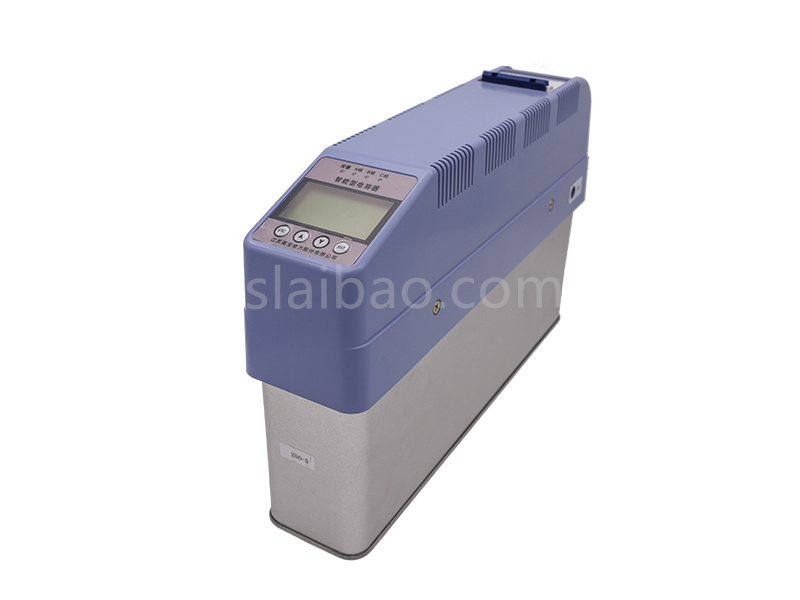

概述

JL-ZMJ系列智能式無功補償電容器是由智能測控保護單元、無涌流投切開關、兩臺（Δ型）或一臺（Y型）低壓自愈式電力電容器組成一個獨立完整的智能補償單位。該裝置可替代由智能無功控制器、熔絲（或微斷）、晶閘管復合開關（或接觸器）、熱繼電器、指示燈、低壓電力電容器多種分散器件組裝而成的自動無功補償裝置。
產品既可單臺使用，也可多臺組網構成補償系統使用；既可三相補償，也可三相和分相混合補償。智能電容器集電子技術、傳感技術、網絡技術及電器制造等先進技術，將傳統無功補償產品集成化、網絡化、智能化。改變了現有低壓無功自動補償設備的結構模式，大大提高了設備的可靠性及使用壽命，具有結構簡潔、生產簡易、成本降低、性能提高、維護簡便的全面優點。

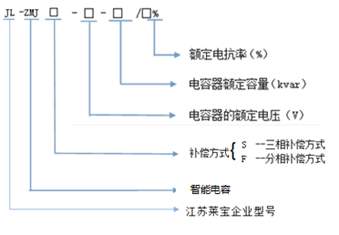

型號說明

性能特點

●模塊化結構:智能電容器為常規一路或兩路共補回路，或三相分補回路的自動無功補償裝置經技術創新而形成無功補償模塊，體積小、現場接線簡單、維護方便，只需要增加模塊數量即可實現無功補償系統的擴容。
●晶閘管投切單元:投切開關模塊由晶閘管、磁保持繼電器、過零觸發導通電路和晶閘管保護電路構成，實現電容器“零投切”，保障投切過程無涌流沖擊，無操作過電壓，開關模塊動作響應速度快，可頻繁操作，開關投切可靠壽命30萬次以上。
●高品質電容器:采用優質自愈式低壓補償電容器，電容器內置溫度傳感器，反映電容器內部發熱程度，實現過溫保護。
●完善的控制保護設計:以無功功率為控制量，采用無功潮流預測和延時多點采樣技術，確保投切無振蕩，可多臺并聯運行;具有掉電、短路、缺相、電容器過溫等完備的保護功能，有效保障電容器安全，延長設備壽命。
●人機界面友好:可顯示電流、電壓、無功功率等設備運行參數，并顯示投切狀態、復合開關模塊故障狀態、通訊狀態，調試與維護方便。

主要技術參數

●環境溫度： -45～65℃；
●相對濕度：40℃，20～90%；
●海拔高度：≤2000m。
●工作電壓：電源額定電壓±20%；
●功率消耗：＜0.5W（切除電容器時），
●＜5W  （投運電容器時）。

使用環境

接線端子

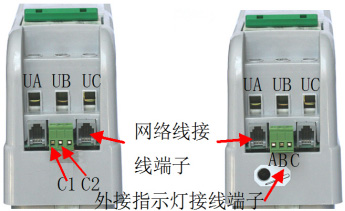

產品接線端子后視圖如下圖所示

　　（a）三相式后視圖      （b）分相式后視圖

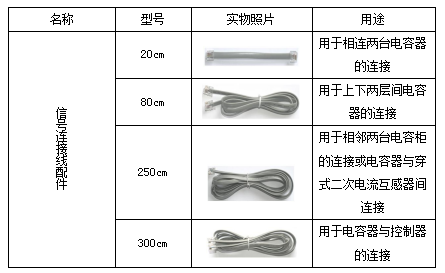

配件

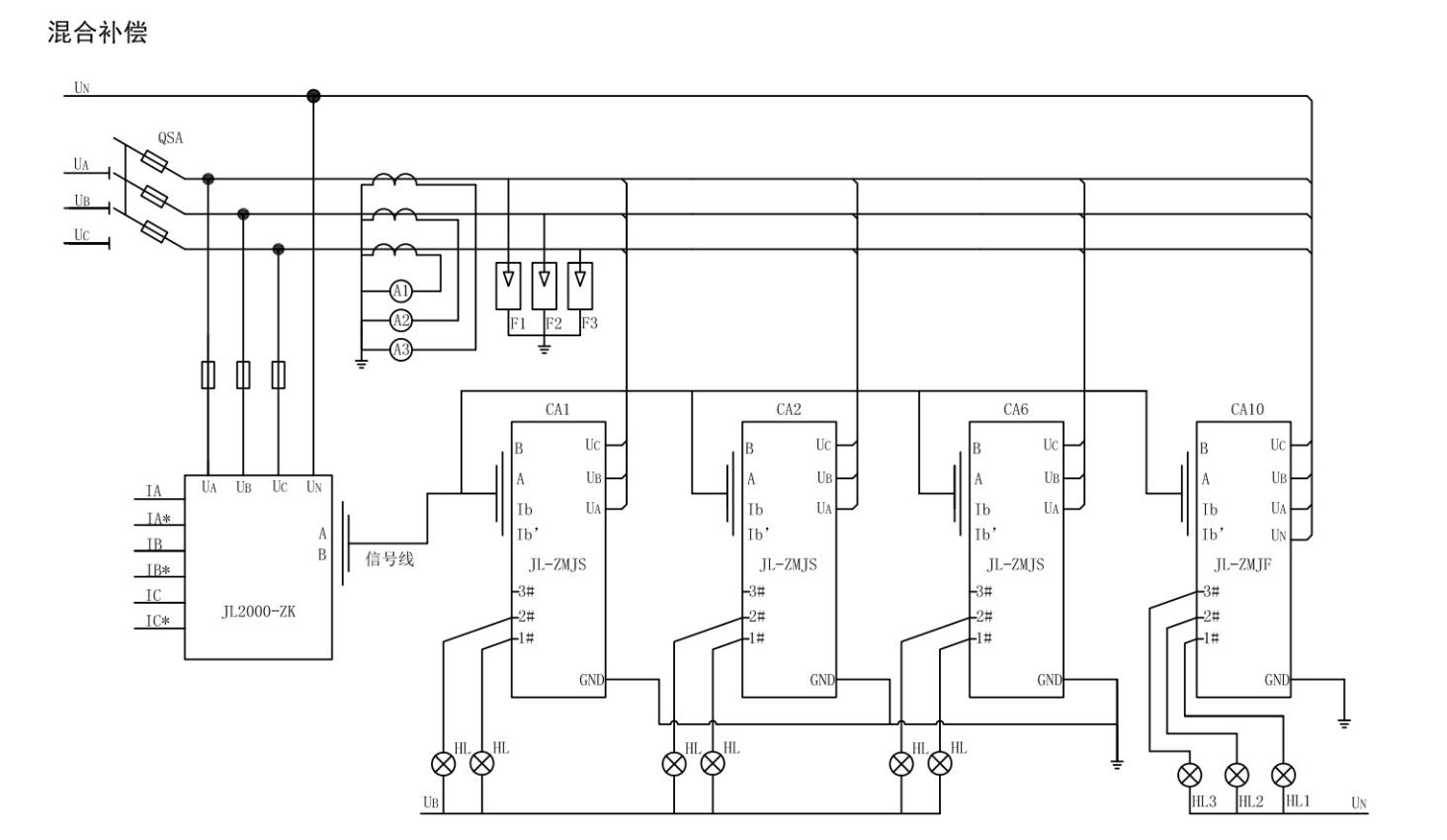

電氣原理圖
