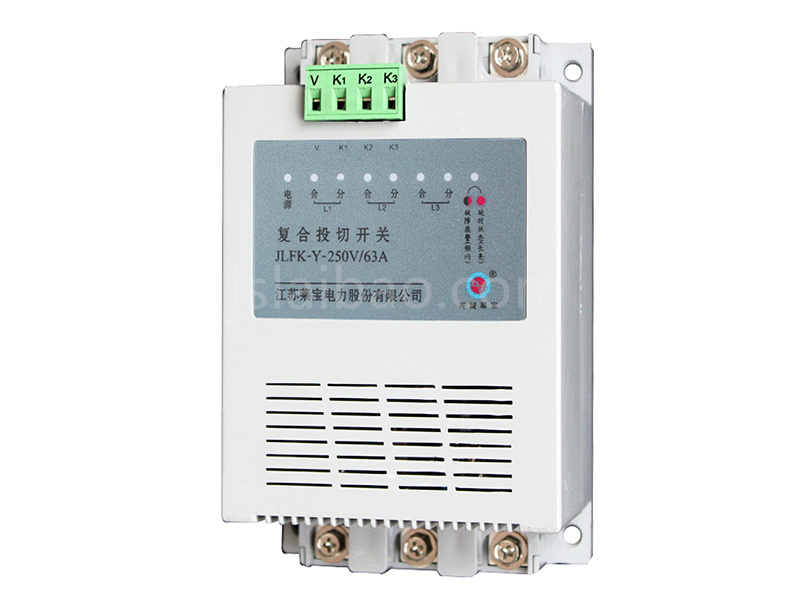

產品概述

JLFK系列智能復合開關，主要用于交流50HZ-60HZ額定電壓為220V或380V的低電壓電力無功補償系統中接通和分?jǐn)嚯娏﹄娙萜?。?fù)合開關的基本工作原理是將可控硅與磁保持繼電器并接，使復合開關在接通和斷開的瞬間具有可控硅過零投切的優點，而在正常接通期間又具有接觸器開關無功耗的優點。其主要特點是投入無涌流、運行低功率無噪音、穩定、可靠?！　?/p>

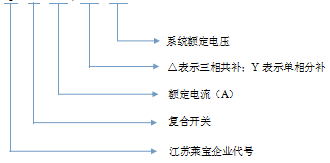

型號說明

　　JL  FK  63A / △   400V

功能特點

●過零投切：復合開關的基本工作原理是將可控硅開關與大電流磁保持繼電器并接，實現電壓過零導通和電流過零斷開，使復合開關在接通和斷開的瞬間具有可控硅開關無涌流的優點，投切涌流控制在1.5倍以內，而在正常接通期間又具有物理開關無功耗的優點。其實現方法是：投入時電壓過零瞬間控制可控硅先導通，穩定后再將磁保持繼電器吸合導通；而切除時是先將磁保持繼電器斷開，可控硅延時過零斷開，從而實現電流過零切除。
●采用單片機控制投切并智能監控可控硅、磁保持繼電器以及輸入電源和負載的運行狀況，從而具備完善的保護功能：
電壓故障缺相保護：系統電壓缺相供電時，開關拒絕閉合；
電源電壓缺相保護：工作電源缺相供電時，開關拒絕閉合；
自診斷故障保護：系統自動監控可控硅、磁保持繼電器的運行狀態，若其出現故障，則拒絕閉合或自動退投斷開；
停電保護：接通后遇突然停電時，自動跳閘斷開。
●無諧波注入：由于導通瞬間是由可控硅過零觸發，延時后由磁保持繼電器吸合導通，而繼電器工作時不會產生諧波。
●功耗?。河捎诓捎昧舜疟３掷^電器，控制裝置只有在投切動作瞬間耗電，平時不耗電；且由于磁保持繼電器的接觸電阻小，因而不發熱，這樣就不用外加散熱片或風扇，降低了成本。徹底避免可控硅的燒毀現象，同時也對同機運行的其他電器不造成危害，真正達到了節能降耗的目的。
●輸入信號與復合開關光電隔離;抗干擾能力強，工作安全可靠。　　

技術參數

●額定工作電壓380V,220V/AC±20%;
●電壓畸變率≤5%；
●工作電源220V;
●額定頻率50HZ±5；
●使用壽命10萬次；
●最大額定電流100A
●控制容量（三相≤40KVar：△形接法）（單項≤15KVar：Y形接法）；
●接觸壓降≤100mV電路功耗≤1.5VA；
●響應時間≤1000ms；
●接點耐壓≥1600V
●外形尺寸158mm×102mm×85mm；
●導通阻抗≤0.003Ω
●每次接通與關斷間隔≥1秒；固定尺寸77mm×138mm
●連續兩次接通間隔≥60秒；（注：當開關接通電源或斷開后再導通須延時60秒（內定））
●啟動電壓 直流8-18V；
●輸入電阻≥5.1KΩ；
●絕緣等級：在正常大氣條件下≥10M　

使用條件

●海拔高度不超過2500米。
●周圍空氣溫度：-250C~+500C。
●空氣溫度在400C時不超過50%，200C時不超過90%。
●周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。
●安裝地點無劇烈震動。
●使用環境的電壓畸變率不超過5%，不然必須串聯電抗器

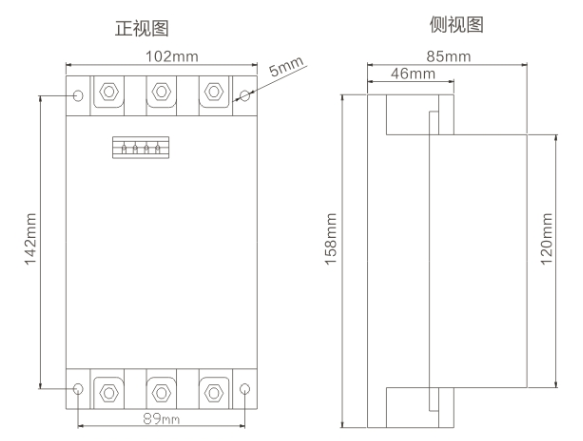

 安裝尺寸圖
