產品概述

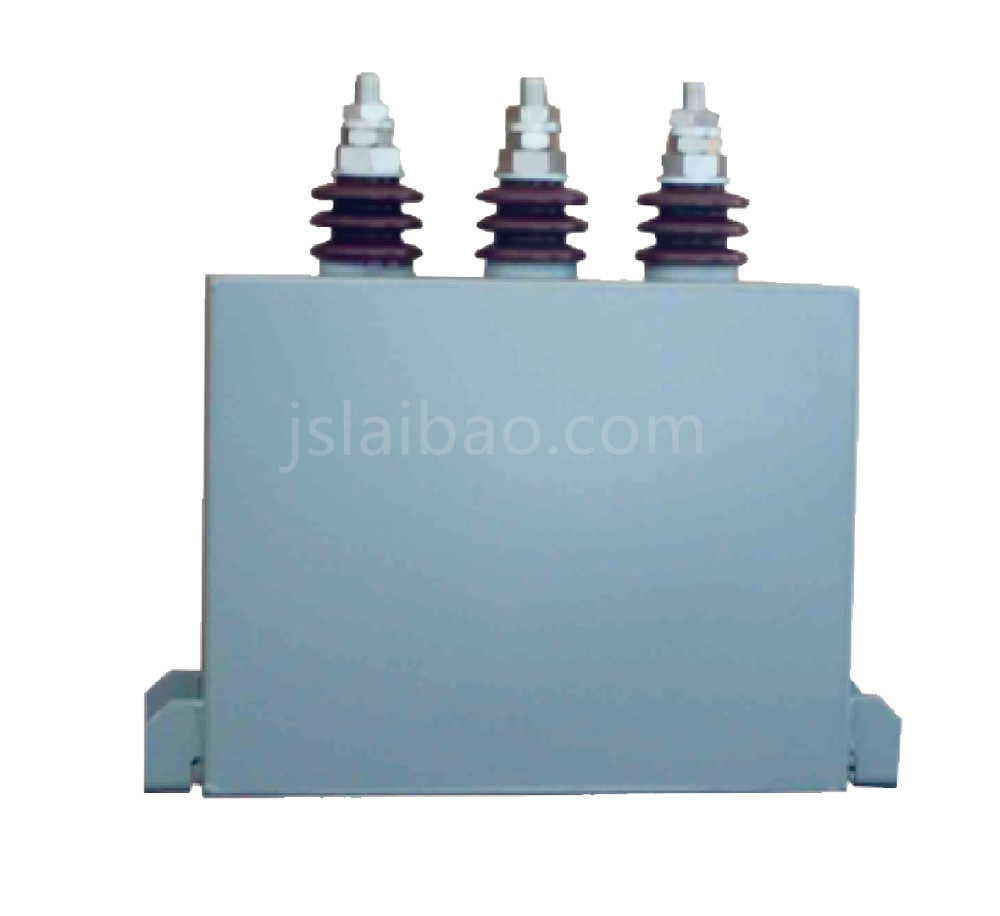

隨著經濟水平的不斷提高，變頻器、直流電機、中頻爐的廣泛運用，這些設備在使用過程中產生大量的3、5、7、11次諧波，這些諧波嚴重的危害著電器設備的正常運行，影響著電網質量，我公司生產的JLKPS系列交流自愈式濾波電容器，在高諧波情況下能夠承受大的諧波沖擊，與我公司的濾波電抗器串聯使用，組成濾波回路，能濾除諧波電流，提高功率因數，改善電能質量，使設備能夠正常穩定的運行。

型號說明

JL  KPS   □ - □ - □

性能特點

●螺栓出線方式，增加端子的截面積，降低單位截面的諧波發熱量，保證了接線的可靠穩定，滿足大容量、大電流的要求；
●安全可靠的美式防爆結構和內置式過電流保護器設計生產，內置放電電阻，使得產品更安全，更可靠；
●長壽命、多元件設計，增加散熱面積，使電容器的溫升更低，延長了電容器的使用壽命；
●濾波電容器所用金屬薄膜采用進口優質成品膜，膜的厚度比普通電容器厚一倍以上，優質的原材料保證了產品的高質量，內部連線采用銅扁帶連接，加大端子的截面，增強過諧波的能力，降低單位截面的電流發熱量，同時采用特別的方案設計，滿足了高可靠性的接觸和高耐壓的要求；
●電容器整體經過嚴格的過程檢驗和質量控制，每臺電容器產品均通過高真空長時間干燥處理，最大限度的排查產品中的水分和空氣，并在真空條件下進行罐封，保證了產品的真空度和密封性，進一步提高產品的質量；
●嚴格的出廠檢驗和試驗，對每一臺電容器均進行嚴格的出廠檢驗和試驗，使出廠的產品零缺陷，保證客戶的權益；
●濾波電容器的外殼采用2mm厚的鋼板無縫焊接而成，強度高，在高溫情況下不會輕易把外殼撐破，具有很強的安全性，避免了事故的發生；
●方便可靠的安裝方式，提高了工作效率；
●美觀漂亮的外形，更小的體積，使得單柜的容量更大，工業產品的設計家電化，提升成品形象，為客戶創造更大價值。單個元件小直徑、易散熱。
●元件電流密度為普通電容器電流密度的1/3以下，確保產品過電流能力。
●產品在-1次方高真空狀態下浸漬，運行時無局部放電現象，大大延長了電容器使用壽命。
●電容器元件經過200In、1000次充放電抽檢。

技術參數

●額定電壓等級(Un kV ): 0.33、0.45、 0.525、 0.69、0.82
●額定容量:10~100
●電容量偏差( μF %)0~ +3
●損耗角正切( tanδ ):≤0.1% ( Un 50Hz 20°C )
●極間耐壓: 2.15Un 2s
●極殼耐壓:2Un+2kV(低于3kV按3kV)10s
●長期過電壓能力: 1.35Un下長期運行,1.5Un下每天運行8h。
●長期過電流能力:電容器可以在2.15In下長期運行; 3In下每天運行≤8h。
●放電器件:電容器在切斷電源180s后，電壓降至50V以下。

使用環境

●海拔高度:≤2000m。
●環境溫度類別:-25/D，電容器應該在良好通風條件下工作。環境濕度:≤85%。
●電容器從電源切除后一定要保證電容器電壓降至10%的額定電壓后方可再次投入運行，通常這個時間為180秒，所以要選用帶有延時投入功能的控制器。對于采用零電位投切的控制器可以不受此限。
