產品概述

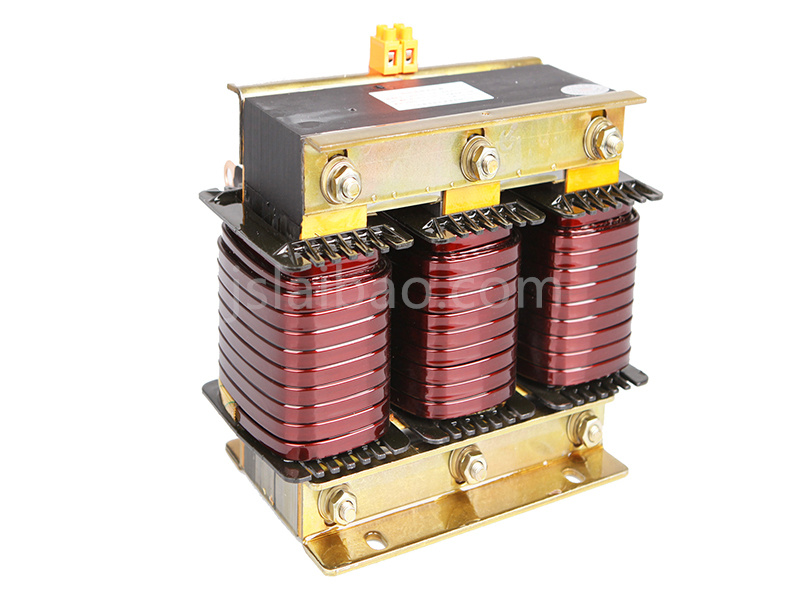

JLCKSG型低壓鐵芯串聯電抗器是低壓無補償裝置的重要元件之一，與低壓并聯電容串聯接入供電系統，除發揮無功補償功能外，還可以抑制供電系統高次諧波放大，限制流入電容器的高次諧波電流、濾除部分高次諧波電流、限制電容器回路中的合閘涌流、保證低壓并聯電容器和其他供配電設備的安全運行。該產品具有我公司的創新工藝，線性度高、溫升低、損耗小、可穩定運行于低壓無功補償系統中。

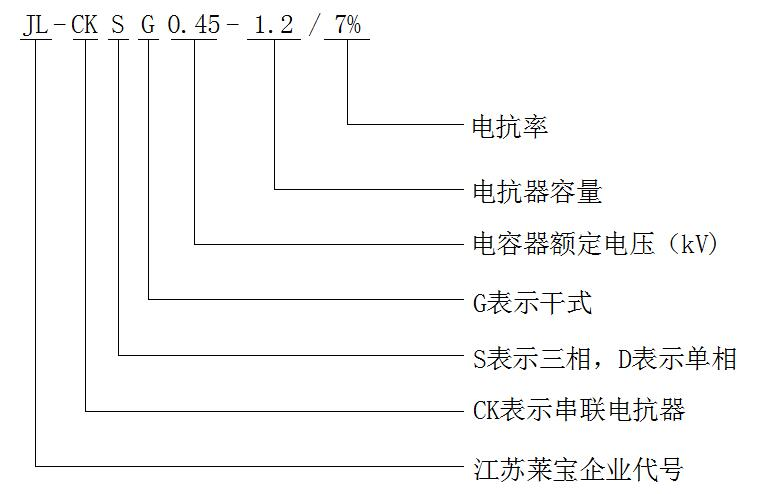

型號說明

性能特點

●采用優質冷軋硅鋼片,低損耗,低發熱，線性度較好；
●采用H級、C級耐高溫漆包扁銅線或漆包圓線；
●整個電抗器采用H級浸漆，真空浸漆；
●電抗器的夾板、支架、緊固件等采用非磁性材料；
●帶溫度保護裝置。

技術參數

●系統額定電壓：0.23～1.4KV；
●匹配低壓并聯電容器容量：5～150Kvar；
●允許負荷：1.35倍額定電流；
●使用場合為諧波不嚴重的場合，具有抑制涌流，同時能夠抑制3、5、7、11次等高次諧波；
●與電容匹配的電抗率 ：6%，7%，12～14%等；
●具體按設計需要來訂做。　

使用環境

●安裝于室內。
●海拔高度不超過2000m(超過2000m應在訂貨時加以說明)。
●環境溫度：-25℃~45℃。
●無劇烈的機械振動，無有害氣體的蒸汽，無導電塵埃和爆炸的場所。
