產品概述

現代電力電子設備如充放電設備、光伏設備、UPS電源、EPS電源、變頻器、中頻整流設備以及開關電源等非線性負載的廣泛使用，會產生的非線性電流使供電網絡中的諧波分量急劇增加。加重了電網的污染,嚴重影響供電質量，危及供電設備和用電設備的安全。

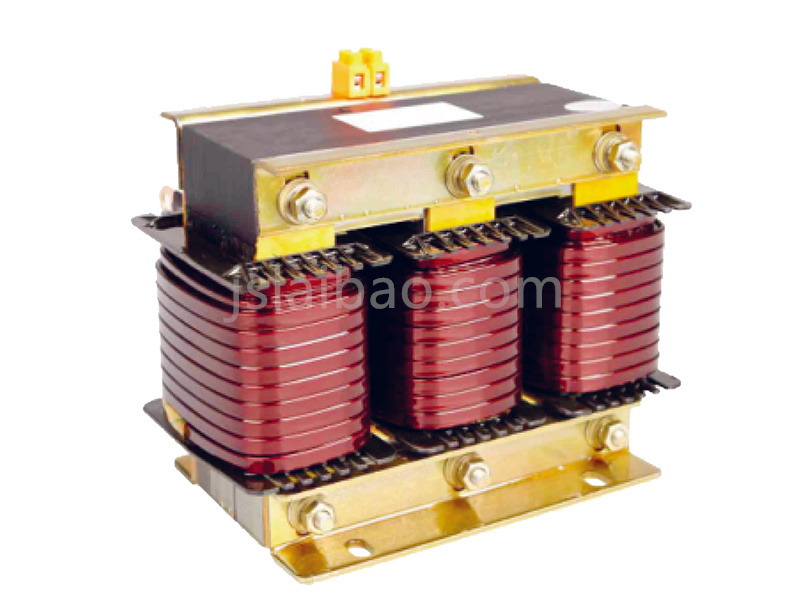

我公司生產的JLLKSG型低壓濾波電抗器，運用于低壓無功補償和無源濾波回路中，與濾波電容器串聯,經良好的阻抗匹配后，能有效地濾除諧波源產生的諧波電流。改善電網質量，同時限制合閘涌流和操作過電壓，延長電力電容器的壽命，對用電設備的安全運行起到明顯的作用。

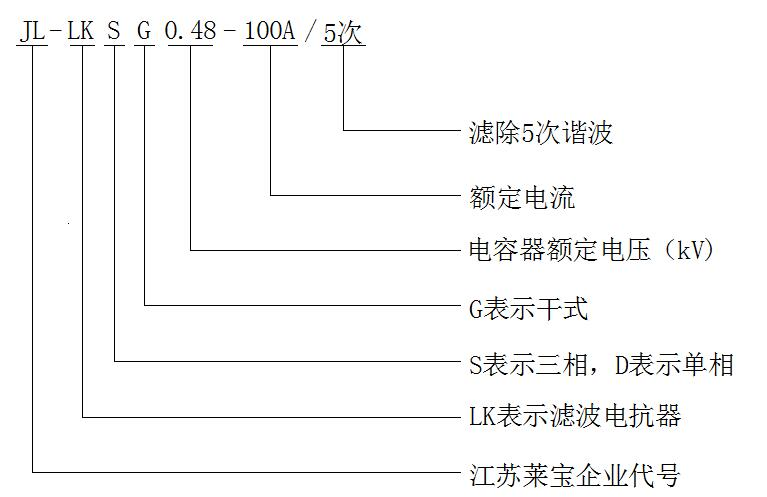

型號說明

性能特點

●采用進口優質有取向冷軋硅鋼片，低損耗，低發熱，高線性度，和濾波電容器參數匹配后濾波效果可以達到60%以上；
●采用H級耐高溫漆包銅扁線或銅箔；
●整個電抗器采用H級浸漆,真空浸漆；
●噪音小、溫升低，穩定性高；
●電抗器的夾板、支架、緊固件等采用非磁性材料；
●帶溫度保護裝置。

技術參數

●系統額定電壓：單相，230V等；三相，400V，660V,750V,1000V等
●溫升：鐵芯≤85K，線圈≤95K；
●電抗器噪聲：≤45dB；
●耐溫等級：H級（180℃）以上；
●防護等級：IP00；
●濾波電抗器線性度：1.8ln下，≥98%；
●三相電抗器的任意兩相的電感量誤差：≤1%；
●濾波電抗器過流能力：1.8ln；
●制作工藝采用真空浸漆工藝，噪音??；
●采用銅扁線或銅箔，具有更大的電流密度，電抗器溫升低；
●電抗器參數:一般根據用戶諧波檢測后設計參數需要生產，按照諧波參數設計，一般不標電抗率，產品標示額定電流為可以通過的諧波電流和基波電流的總和。

使用條件

●安裝于室內。
●海拔高度不超過2000m(超過去2000m應在訂貨時加以說明)。
●環境溫度；-40℃～50℃
●無劇烈的機械振動，無有害氣體的蒸汽，無導電塵埃和爆炸的場所。
注:特殊規格電抗器均可根據用戶要求設計制造，如3次、7次濾波電抗器等。
